打磨方法：浮動打磨工具加打磨頭
二、工藝分析

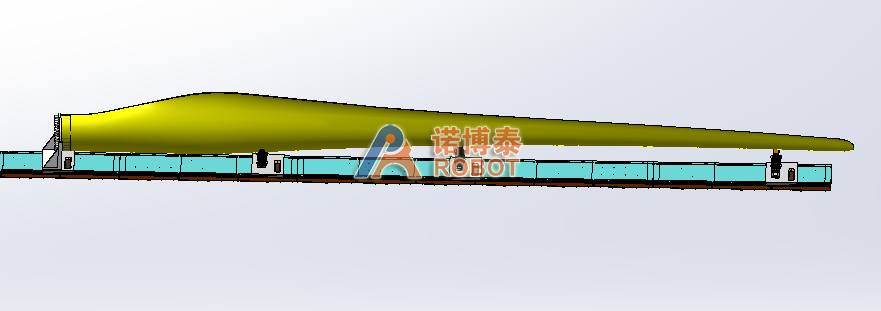

工藝流程1、人工將風電葉片放置在滑臺工裝上，使用螺栓鎖緊固定在滑臺安裝座上，同時其他跟隨滑臺上的工裝在電機驅動下對工件進行夾緊定位

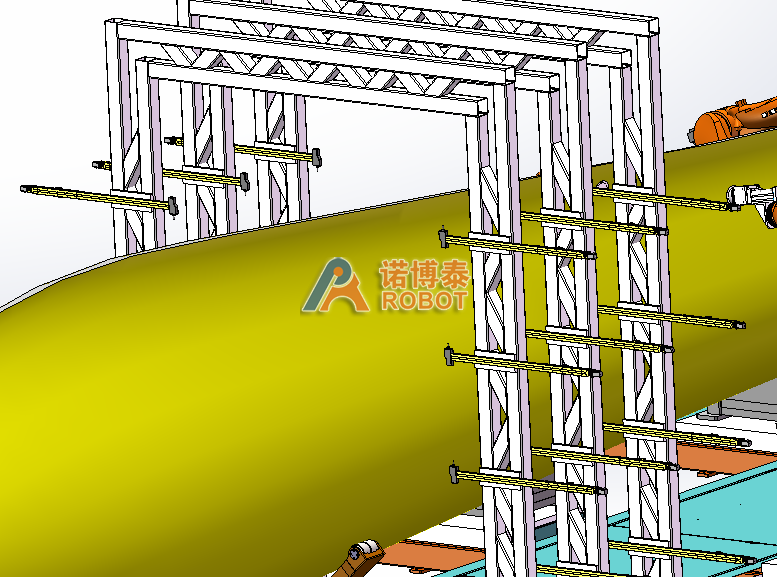

2、葉片固定好后在滑臺的帶動下進入到檢測工位，使用激光矩陣對工件進行外形檢測，生成機器人打磨程序
3、通過激光檢測工位后，直接進入到機器人打磨工位，由六臺機器人分成兩組分別打磨葉片的兩面，前一組完成葉片表面的打磨加工，后兩組使用噴砂完成工件表面的噴砂處理，保證表面打磨精度及質量。
4、在打磨完成后葉片通過表面除塵區，通過風刀產生的高速氣流將葉片表面的浮塵吹掉。

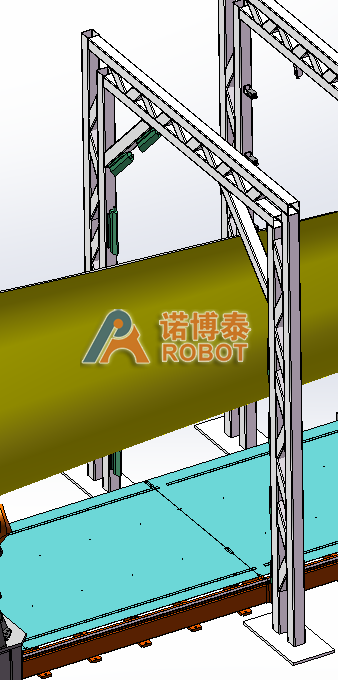

5、通過除塵區后進入檢測工位，通過多組相機及激光對工件進行拍照，生成數據對工件加工質量及精度進行檢測

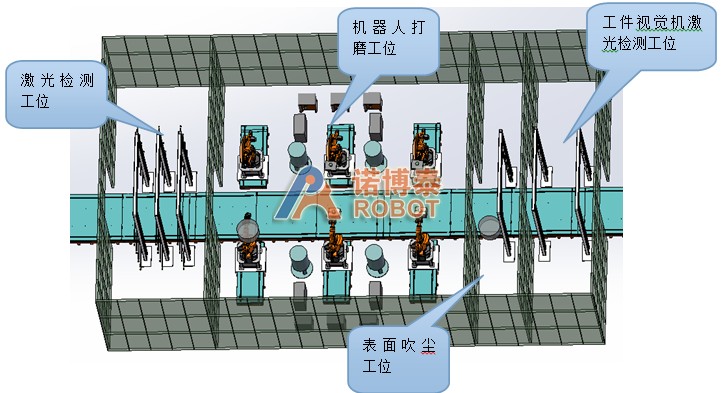

本工作站包含滑臺運輸系統、激光檢測系統、打磨機器人、機器人控制柜、機器人維滑臺、恒力矩打磨系統、風刀吹塵系統、視覺檢測系統、控制電氣系統等組成。
|
序號 |
名稱 |
型號及配置 |
生產廠家 |
數量 |
備注 |
|
一、機器人系統 |
|||||
|
1 |
打磨機器人本體 |
KR210 R2700 |
KUKA |
6套 |
|
|
2 |
機器人控制柜 |
KRC4 |
KUKA |
6套 |
|
|
3 |
示教器 |
SMART PAD |
KUKA |
6套 |
|
|
4 |
系統連線總成 |
|
KUKA |
6套 |
|
|
二、噴砂打磨系統 |
|||||
|
1 |
恒力矩打磨系統 |
|
諾博泰 |
2套 |
|
|
2 |
機器人滑臺 |
|
諾博泰 |
6套 |
|
|
3 |
噴砂系統 |
|
諾博泰 |
4套 |
|
|
三、配套系統 |
|||||
|
1 |
滑臺運輸系統 |
|
諾博泰 |
1套 |
|
|
2 |
激光檢測系統 |
|
諾博泰 |
2套 |
|
|
3 |
視覺檢測系統 |
|
諾博泰 |
1套 |
|
|
4 |
表面除塵系統 |
|
諾博泰 |
1套 |
|
|
5 |
外圍監控系統 |
|
諾博泰 |
1套 |
|
|
四、系統控制設備 |
|||||
|
1 |
外部急停控制裝置 |
|
諾博泰 |
1套 |
|
|
2 |
外部控制柜 |
|
諾博泰 |
1套 |
|
|
3 |
站內布線、橋架等 |
|
諾博泰 |
1套 |
|
|
五、安全防護裝置 |
|||||
|
1 |
安全圍欄 |
|
諾博泰 |
1套 |
|
|
電 源： 3相～380V 50Hz |
|
工作溫度： -5℃— 45℃ |
|
工作濕度： 90%以下 |
|
使用場所： 室內 |
